HIERARKI JARINGAN KOMPUTER

IT INFORMATION 00.00 Tidak ada komentar

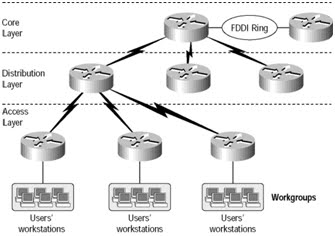

Model Tiga-Layer Hierarchical Secara Umum

A.PENGERTIAN CORE LAYER
Layer Core atau lapisan inti merupakan tulang punggung (backbone) jaringan. Contoh dalam jaringan hirarki layer core berada pada layer teratas .Layer Core bertanggung jawab atas lalu lintas dalam jaringan. Dalam lapisan ini data – data diteruskan secepatnya dengan menggunakan motode dan protokol jaringan tercepat (high speed). Misalnya fast ethetnet 100Mbps, Gigabit Ethetnet, FDDI atau ATM. Pada lalulintas data digunakan swicth karena penyampaiannya pasti dan cepat.
Dalam lapisan ini tidak boleh melakukan penyaringan / filter paket data karena memperlambat transmisi data dan tidak mendukung wordgroup. Untuk toleransi kesalahan digunakan peralatan jalur ganda . Oleh sebab itu swicth dikonfigurasikan dengan menggunakan Spanning Tree Topology dimana dapat diciptakan jalur ganda tanpa harus memiliki resiko terjadi lingkaran jaringan.
Pada layer ini bertanggung jawab untuk mengirim traffic secara cepat dan andal. Tujuannya hanyalah men-switch traffic secepat mungkin (dipengaruhi oleh kecepatan dan latency). Kegagalan pada core layer dan desain fault tolerance untuk level ini dapat dibuat sebgai berikut :
Yang tidak boleh dilakukan :
  1. Tidak diperkenankan menggunakan access list, packet filtering, atau routing VLAN.
  2. Tidak diperkenankan mendukung akses workgroup.
  3. Tidak diperkenankan memperluas jaringan dengan kecepatan dan kapasitas yang lebih besar.
Yang boleh dilakukan :
  1. Melakukan desain untuk keandalan yang tinggi ( FDDI, Fast Ethernet dengan link yang redundan atau ATM).
  2. Melakukan desain untuk kecepatan dan latency rendah.
  3. Menggunakan protocol routing dengan waktu konvergensi yang rendah.

B. DISTRIBUTION LAYER ( LAPISAN DISTRIBUSI)
Layer Distribusi disebut juga layer workgroup yang menerapkan titik kumunikasi antara layer akses dam layer inti. Fungsi utama layer distribusi adalah menyediakan routing, filtering dan untuk menentukan cara terbaik unutk menangani permintaan layanan dalam jaringan. Setelah layer distribusi mentukan lintasan terbaik maka kemudian permintaan diteruskan ke layer inti. Layer inti dengan cepat meneruskan permintaan itu ke layanan yang benar.
Layer distribusi diterapkan kepada setiap fakultas yang memiliki beberapa jurusan untuk menghubungkan beberapa jurusan-jurusan yang ada kedalam satu workgroup. Dalam lapisan ini diadakan pembagian atau pembuatan segmen-segmen berdasarkan peraturan yang dipakai dalam perusahan atau universitas, dimana jaringan dibagi pada setiap workgroup.
Penyaringan /filter data dalam lapisan ini akan dilakukan untuk pembatasan berdasarkan collison domain, pembatasan dari broadcast dan untuk keamanan jaringan. Pada Layer distibusi VLAN juga dibuat untuk menciptakan segmen - segmen logika. Layer ini mendefinisikan daerah dimana manipulasi paket data (packet manipulation) dapat dilakukan.
Fungsi Distribusi Layer antara lain adalah:
· Address atau Area Jaringan LAN
· Akses ke Workgroup ata Departemen
· Mendefinisikan Broadcast/multicast domain
· Routing dari Virtual LAN (VLAN)
· Titik temu beberapa media berbeda yang digunakan didalam jaringan
· Keamanan
· Titik dimana Akses secara Remote ke Jaringan dapat dilakukan

C. ACCESS LAYER
Layer ini disebut layer desktop. Layer akses mengendalikan akses pengguna dengan workgroup ke sumber daya internetwork. Desain Layer akses diperlukan untuk menyediakan fasilitas akses ke jaringan. Fungsi utamanya adalah menjadi sarana bagi suatu titik yang ingin berhubungan dengan jaringan luar. Terjadi juga Penyaringan / filter data oleh router yang lebih spesifik dilakukan unutk mencegah akses ke seuatu komputer .Jarak. Setiap kali sebuah paket melalui router disebut sebagai sebuah hop. RIPv2 mengirimkan semua routing tabel ke router-router tetangganya yang terhubung secara langsung berkomunikasi maka pada tiap router tersebut perlu diterapkan konfigurasi protokol routing sehingga paket yang dikirimkan oleh setiap router sampai ke tujuan.
Pada layer ini menyediakan aksess jaringan untuk user/workgroup dan mengontrol akses dan end user local ke Internetwork. Sering di sebut juga desktop layer. Resource yang paling dibutuhkan oleh user akan disediakan secara local. Kelanjutan penggunaan access list dan filter, tempat pembuatan collision domain yang terpisah (segmentasi). Teknologi sepertiEthernet switching tampak pada layer ini serta menjadi tempat dilakukannya routing statis.
Fungsi Access Layer antara lain:
· Shared bandwidth
· Switched bandwidth
· MAC layer filtering
· Microsegmentation

· Memahami Model Cisco Tiga-Layer Hierarchical


Desain jaringan hirarkis membantu kita untuk membuat jaringan lebih handal dan dapat diprediksi. Tingkat dengan desain tingkat membantu untuk memahami faksi jaringan mudah seperti, kita bisa menggunakan tool seperti access list pada level tertentu dan dapat menghindari mereka dari orang lain.

Model lapisan Cisco terdiri dari tiga lapisan berikut:
· Core layer
· Lapisan Distribusi
· Lapisan Akses

Setiap lapisan memainkan peran dan tanggung jawab khusus yang ditugaskan untuk tiga lapisan logis. Lapisan tersebut sama seperti jaringan lapisan model referensi OSI.

 Ketujuh lapisan dalam model OSI menjelaskan beberapa fungsi tetapi tidak protokol. Salah satu protokol yang dapat dipetakan ke lebih dari satu lapisan dan lebih dari satu protokol dapat berkomunikasi dengan satu lapisan. Dengan cara yang sama, menggunakan model Cisco kita dapat membangun implementasi fisik menggunakan implementasi jaringan hirarki. Kita bisa menggunakan banyak perangkat di dalam lapisan tunggal dan kita juga dapat menggunakan perangkat tunggal untuk melakukan fungsi di dua lapisan.
Berikut adalah penjelasan rinci dari lapisan ini.
1. Core Layer
Merupakan layer terluar. Device yang digunakan pada layer ini sebaiknya device yang mampu menerima data dalam jumlah besar dan dapat mengirim data dengan cepat. pada bagian Inti terdapat interkoneksi utama atau akses utama dari network dan yang akan mengoptimalkan transport antar sites. Bisa berupa perangkat Switching di Layer 2 atau Layer 3 yang tugas pokonya sebagai interkoneksi semua sumber daya. Contohnya perangakt Switching Layer 3 yang bertugas forward dan routing semua paket masuk dan keluar network, fungsi firewall dan sistem keamanan lainnya juga bisa di implementasikan di Hirarki Core ini.
Tujuan core layer adalah untuk mempercepat lalu lintas jaringan sebanyak mungkin. Lalu lintas pada lapisan inti adalah umum bagi sebagian besar pengguna dan data pengguna diangkut ke lapisan distribusi yang meneruskan permintaan jika diperlukan. Jika lapisan inti dipengaruhi oleh kegagalan, setiap pengguna terpengaruh pada jaringan. toleransi kegagalan adalah hal utama yang perlu dipertimbangkan pada lapisan ini.
Tanggung jawab utama lapisan inti adalah untuk melihat lalu lintas yang padat, sehingga kecepatan dan masalah lalu lintas prihatin pada lapisan ini. Fungsi dari Core Layer :
  • Melindungi jaringan dari memeperlambat lalu lintas, penggunaan daftar akses, routing antara berbeda Virtual Local Area Network (VLAN) dan Packet Filtering.
  • Melindungi jaringan dari dukungan workgroup akses.
  • Jangan memperluas jaringan core layer. Cobalah untuk mengatasi masalah kinerja dnegan menambah router dan lebih memilih untuk meng-upgrade perangkat lebih dari ekspansi.

2. Distribusi Layer
Device yang digunakan pada layer ini sebaiknya device yang mampu menetapkan policy terhadap jaringan dan mampu melakukan peyaringan/filter paket dan bertindak sebagai firewall. Router bias ditempatkan pada distribusi layer ini. di bagian distribusi akan ditugaskan untuk mendistribusikan semua pengaturan di hirarki Core ke Access dan yang akan membuat kebijakan koneksi. Distribusi lebih ditekankan untuk mempermudah pengaturan dan menyebarkan resource yang ada di network sesuai dengan aturan yang telah dibuat. Peralatan pada hirarki ini biasanya berupa Switching di layer 2.
Hal ini juga dikenal sebagai lapisan workgroup dan ini disebut komunikasi titik antara akses dan layer inti. Fungsi dasar lapisan distribusi routing, filtering dan akses WAN dan mengetahui metode yang dapat mengakses paket inti. Lapisan ini harus mencari tahu mekanisme tercepat untuk menangani operasi jaringan seperti bagaimana penanganan dan forwarding file ke server berdasarkan permintaan. Setelah menemukan jalan yang terbaik, distribusi permintaan lapisan maju menuju lapisan inti dan kemudian ke layanan yang tepat. Implementasi kebijakan dilakukan pada layer distribusi dan Anda bisa latihan fleksibilitas mendefinisikan operasi jaringan.
Berikut adalah fungsi yang harus dilakukan di layer distribusi:
· Implementasi dari daftar akses untuk menyaring lalu lintas yang menarik dan memblokir lalu lintas tidak menarik.
· Keamanan dan jaringan kebijakan pelaksanaan yang berisi terjemahan alamat dan firewall.
· Routing statis redistribusi
· Mengaktifkan routing antara semua VLAN
· Mendefinisikan domain broadcast dan multicast

3. Akses Layer
Merupakan layer yang terdekat dengan user. Sebaiknya device yang terpasang dapat berfungsi menghubungkan antar host dan dapat mengatur collision domain. di bagian inilah semua perangkat disebarkan dan di interkoneksikan ke semua end point sumber daya yang ada misalnya terminal user dan sebagainya. Peralatan bisa berupa router layer 3 atau switching layer 2.
User dan workgroup akses ke jaringan dan sumber daya didefinisikan pada lapisan akses dan lapisan ini juga dikenal sebagai lapisan desktop.

Berikut adalah beberapa fungsi dari lapisan akses:
· Mengelola kontrol akses dan kebijakan
· Buat collision domain yang terpisah
· Konektivitas workgroup melalui layer distribusi
DDR (Double Data Rate) dan teknologi Ethernet switching yang terutama digunakan dalam lapisan akses dengan Static routing.


beberapa Device yang termasuk core layer :
  • Cisco switches seperti seri 7000, 7200, 7500, and 12000 (untuk digunakan pada WAN)
  • Catalyst switches seperti seri 6000, 5000, and 4000 (untuk digunakan pada LAN)
  • T-1 and E-1 lines, Frame relay connections, ATM networks, Switched Multimegabit Data Service (SMDS)
  • Cisco ASR 9000 Series Aggregation Services Routers
  • Cisco ASR 1000 Series Aggregation Services Routers
  • Cisco Carrier Routing System
  • Cisco 7600 Series Routers
  • Cisco XR 12000 Series Router

beberapa Device yang termasuk distribute layer :
  • Cisco Catalyst 6500 Series Switches
  • Cisco ASR 1000 Series Aggregation Services Routers

beberapa Device yang termasuk Access layer :
  • Cisco 1900 Series Integrated Services Routers
  • Cisco 2900 Series Integrated Services Routers
  • Cisco 3900 Series Integrated Services Routers
  • Cisco 800 Series Routers
